直流风扇结构分析

文章来源: 作者:DEVER 发布日期:2021-03-24 16:31 浏览次数:1371
下面瑞安普带大家了解直流风扇的组成部分:

扇框、扇叶、轴承、PCB控制电路、驱动电机。

直流风扇转速可在发动电脑时经过BIOS测验,或经过其他主板自带的监控软件测验; 也可以经过转速测验仪测验。留意:前两种办法必须是支持测速功用的电扇才干测出 。

1、直流风扇风量与风压:

风量与风压的测验办法有两种,一是用风洞仪测验,另一种是用双箱法测。但对于一 般用户而言,没有这样的设备。只能根据厂家供给的数据作为参考,最终要看降温作 用。

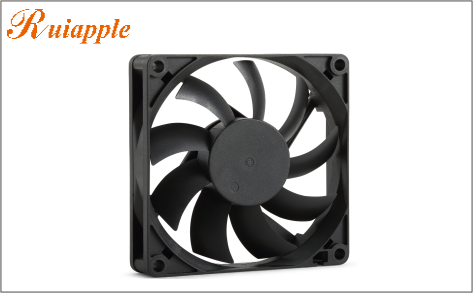

直流风扇

2、直流风扇风量:

     风量是指电扇通风面 积平面速度之积。通风面积是出口面积减去涡舌处的投影 面积。平面速度是气流经过整个平面的气体运动速度,单位是m3/s。平面速度一守时 ,扇叶叶轮外径越大,通风面积越大,风量则越大。平面速度由转子的转速和风压决 定。通风面积一守时,平面速度越大,风量越大。风量越大,空气吸热量则越大,空 气活动转移时可以带周能带走更多的热量,扇热作用越显着。

3、直流风扇风压:

     为进行正常通风,需要战胜通风行程内的阻力,电扇必须产生战胜送风阻力的 压力,丈量到的压力的变化值称为静压,即最大静压与大气压的差压。它是气体对平 行于物体表面作用的压力,静压是经过垂直于其表面的孔丈量出来的。 把气体活动 中所需求动能转化为压力形式称为动压。

为完成送风的目的,需求有静压和动压。全压为静压与动压的代数和,全压是指由电 扇所给定的的全压增加量,即的出口和进口之间的全压之差。在实践使用中,标称的 最劲风量值并不是实践扇热片得到的送风量,风量大,并不代表通风能力强。因空气 活动时,气流在其活动路径会遇上扇热稽片或元件的阻扰,其阻抗会约束空气自在流 转。即风量增大时,风压会减小。因而必须有一个最佳操作作业点,即电扇性能曲线 与风阻曲线的交点。在作业点,电扇特性曲线之斜率为最小,而体系特性曲线之变化 率为最低。留意此刻的电扇静态效率(风量×风压÷耗电)为最佳。 当然有时为了 能减少体系阻抗,甚至选用尺度较小的电扇,也可以获得相同的风量。
